Монтаж системы приточно-вытяжной вентиляции с рекуперацией тепла в производственном цехе

Вытяжная вентиляция осуществляется штатными технологическими вентиляторами (две единицы) установленного в цеху оборудования. Вытяжной воздух, перед выбросом на улицу, проходит через рекуператор (теплообменник), отдавая порядка 50 % своего тепла приточному воздуху.

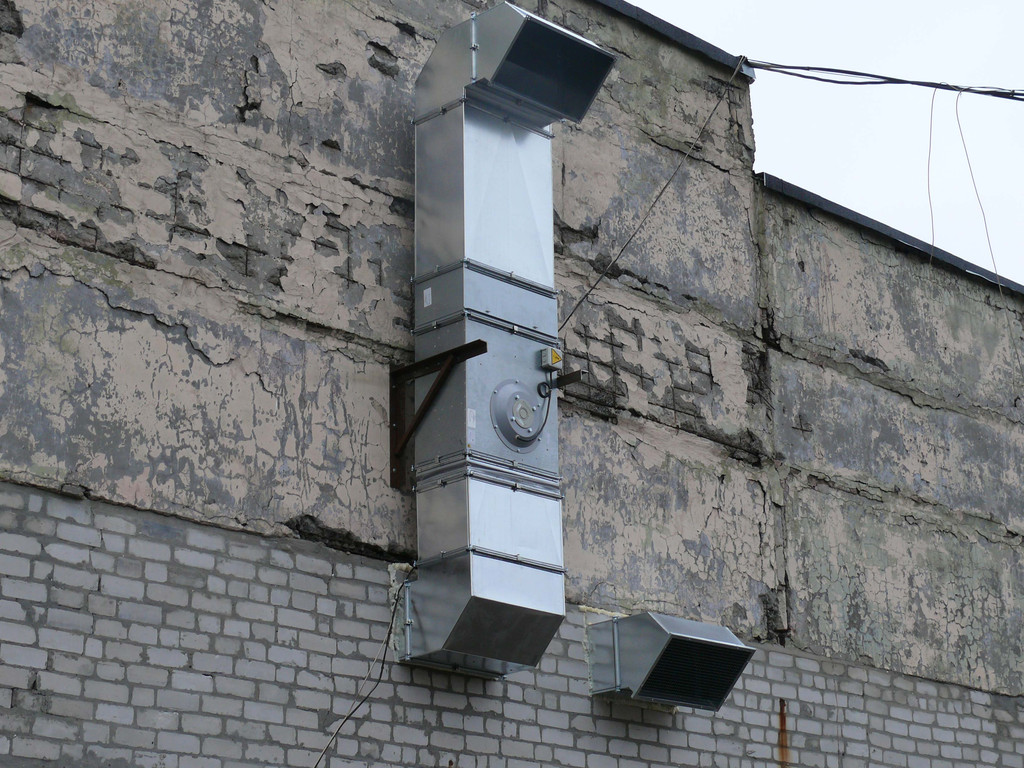

Приточный вентилятор установлен за пределами цеха на стене. Его производительность равна количеству удаляемого из цеха воздуха. Приточный воздух также проходит через рекуператор, где подогревается теплом вытяжного воздуха. В летний период приточный воздух идет в обход рекуператора по байпасной линии. Для выбора режима движения приточного воздуха установлены два воздушных клапана.

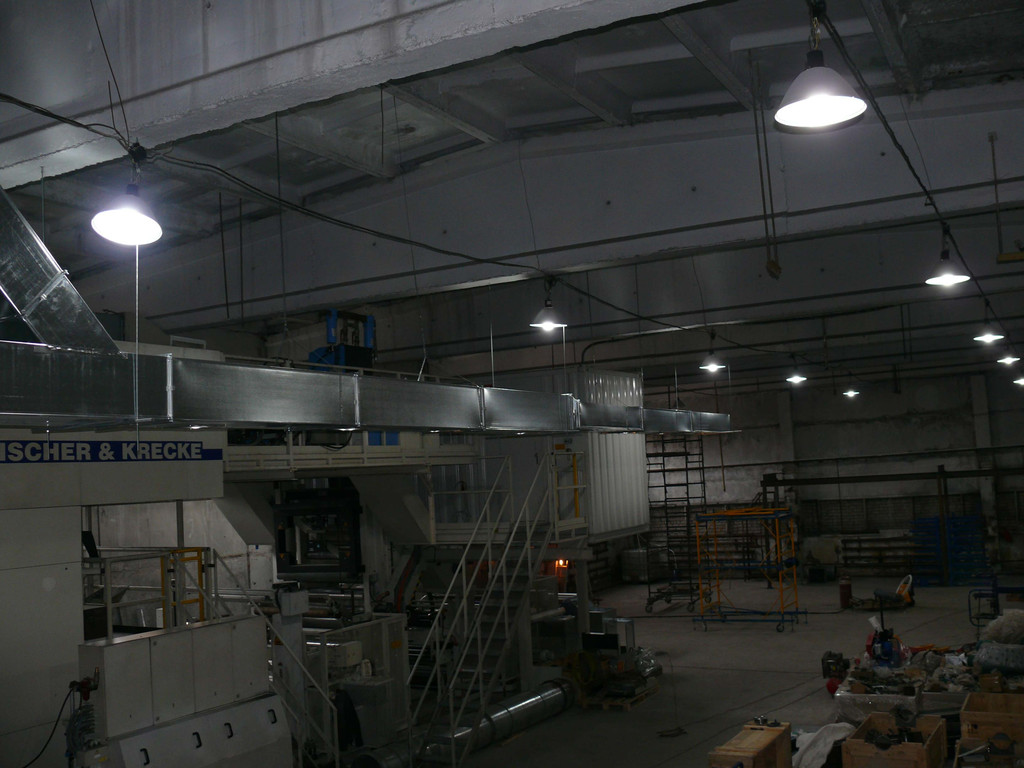

Воздух после рекуператора не требует дополнительного нагрева, т. к. температура вытяжного воздуха составляет 55-60 градусов. При наружной температуре воздуха минус 10 градусов, температура поступающего в цех воздуха составляет плюс 18-20 градусов. Приточный воздух подается в цех через систему воздуховодов с регулируемыми решетками.

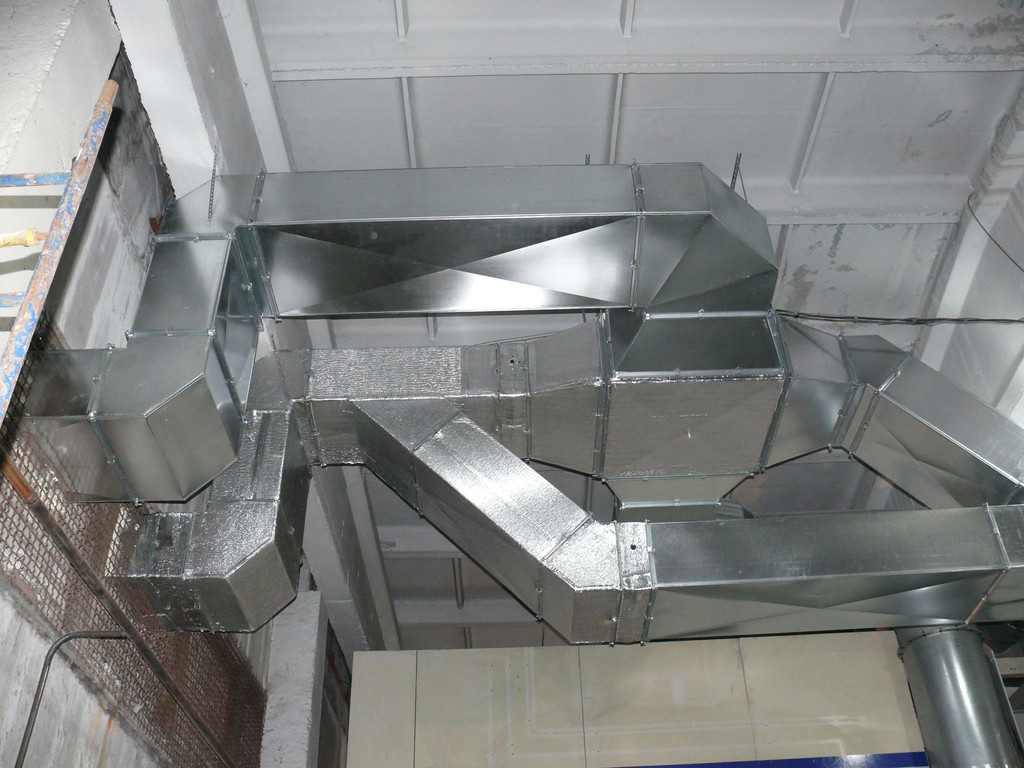

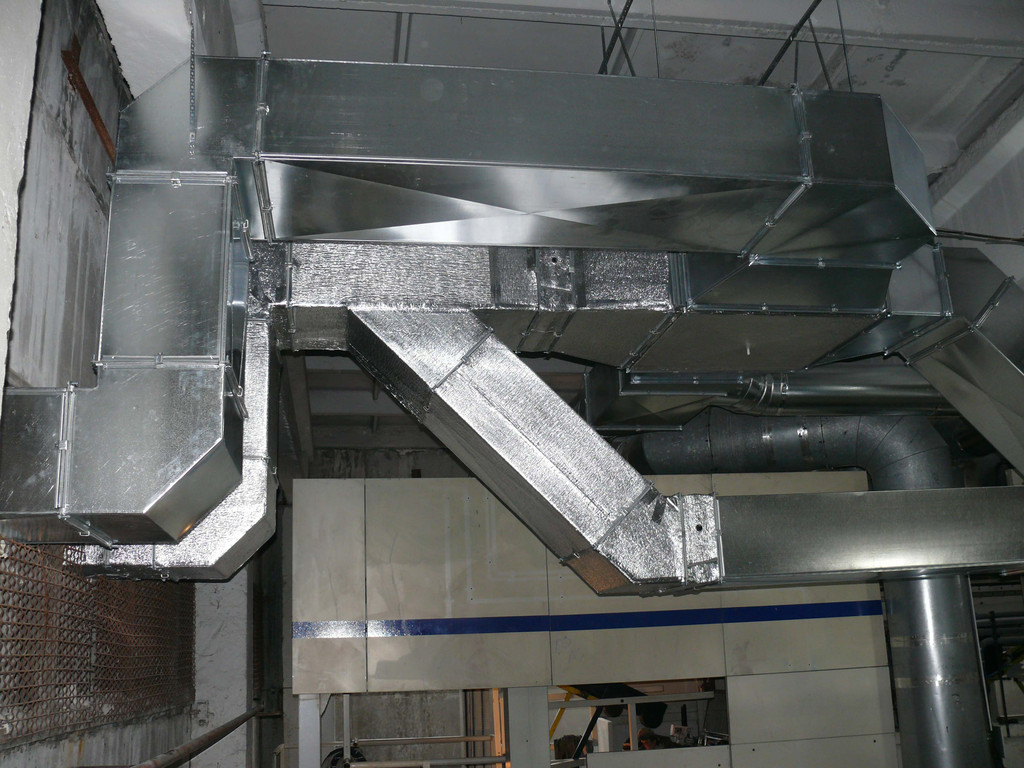

Как на вытяжной, так и на приточной линиях, перед рекуператором установлены воздушные фильтры. Также предусмотрены обратные клапаны. Приточный воздуховод до рекуператора утеплен самоклеющим алюминиевым утеплителем.

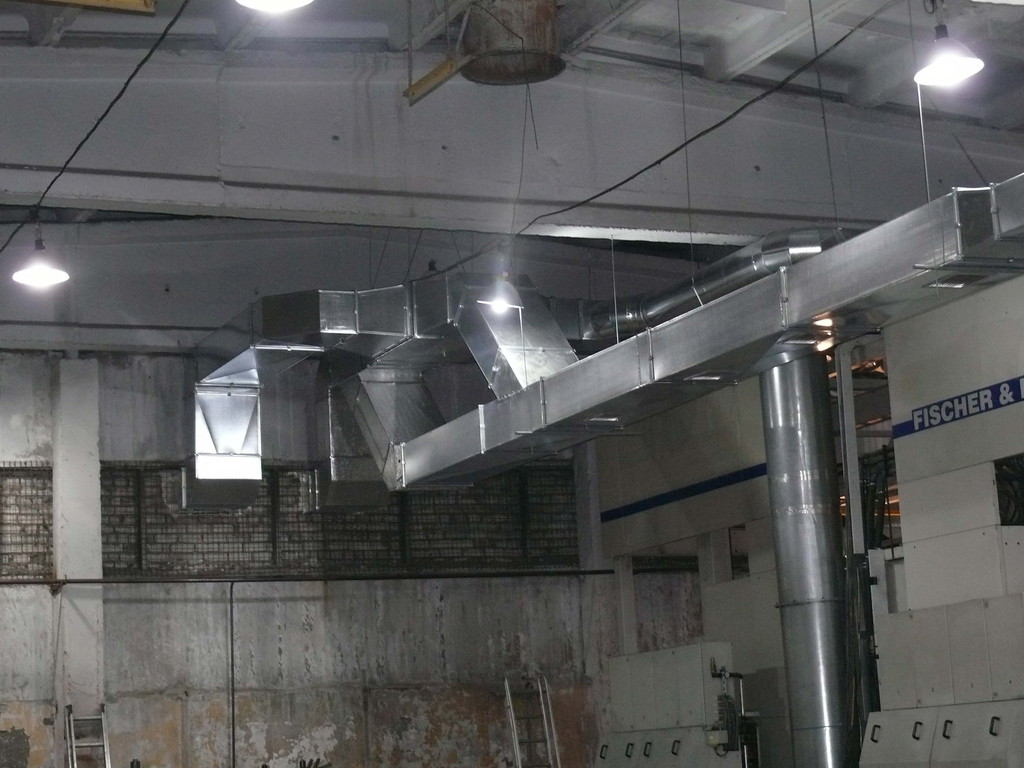

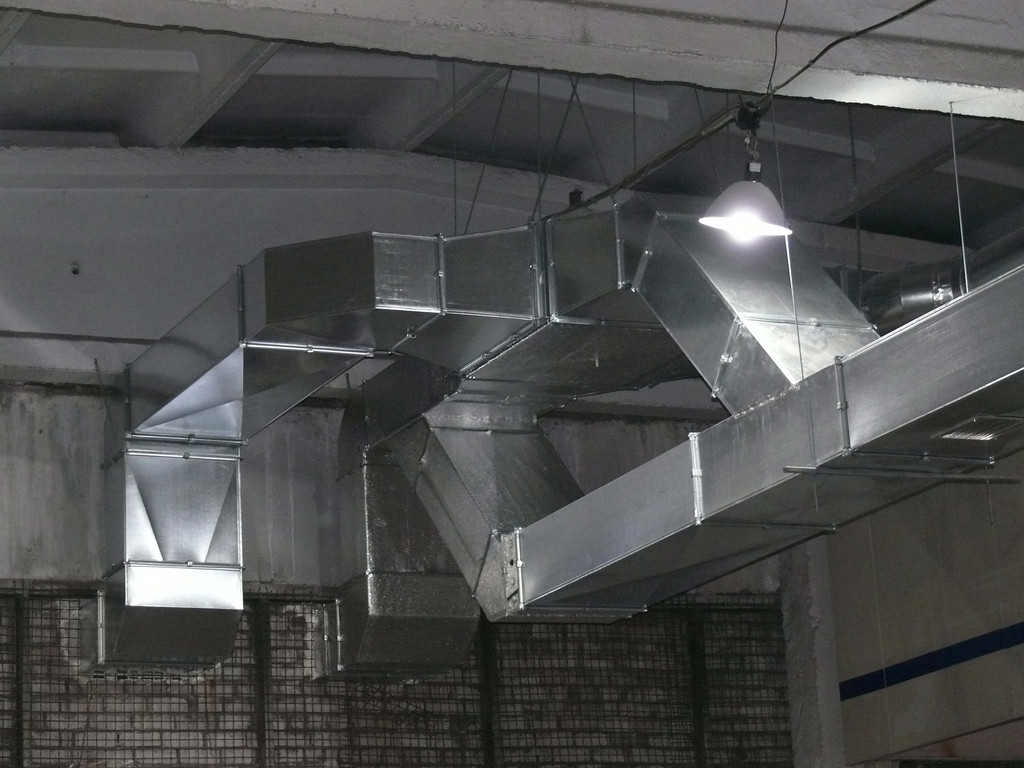

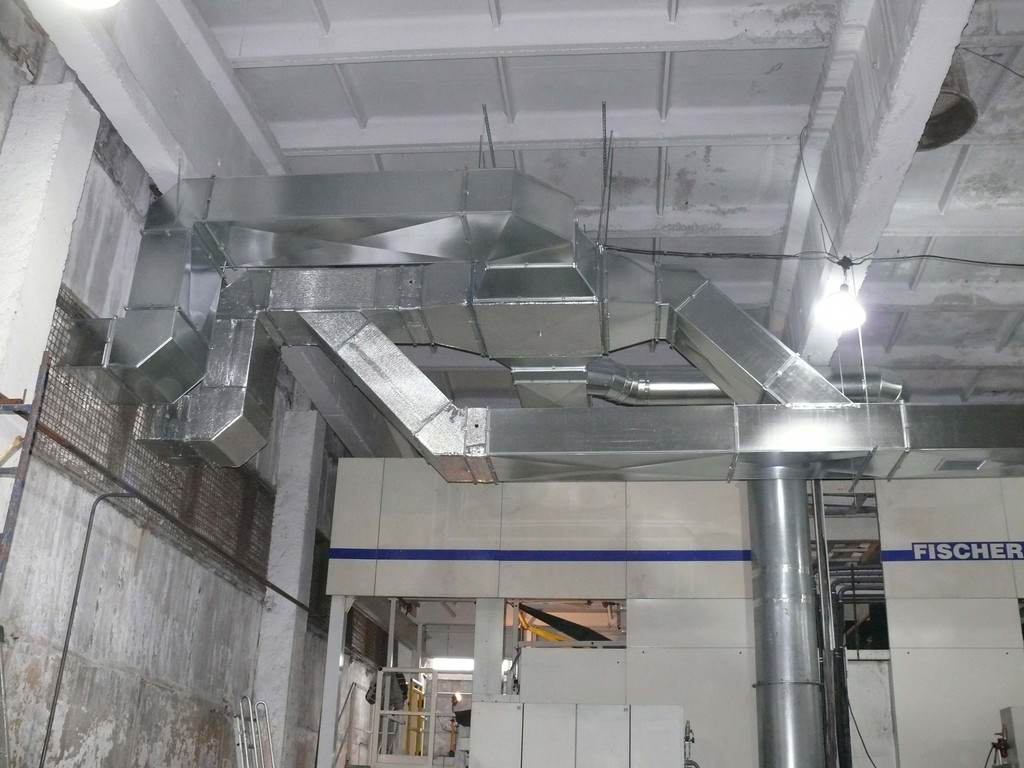

Вся система крепится к несущим балкам и плитам перекрытия. Высота установки рекуператора 5,5 метра.
